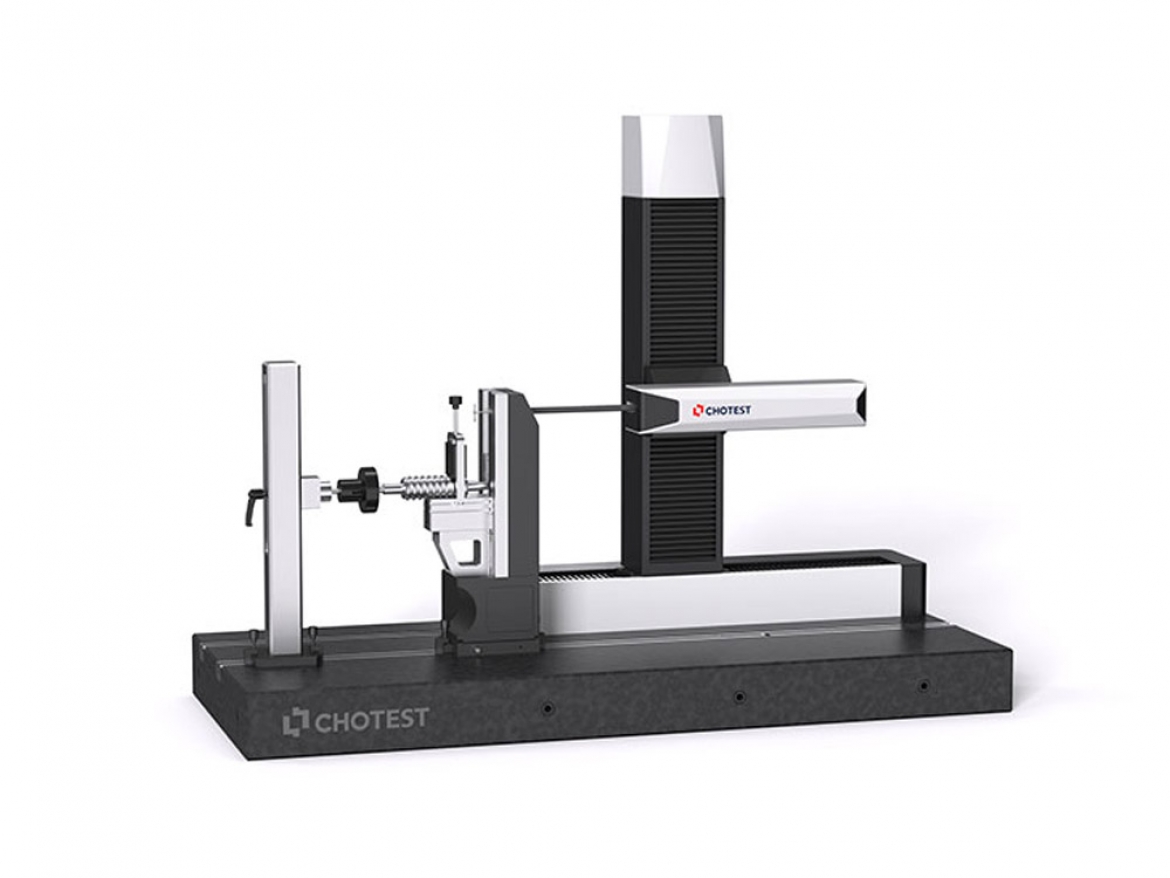

Застосування:
Співвісність ходового гвинта
Вимірювання різьби
Трапецієподібний ходовий гвинт
Кульковий гвинт
Циліндрична заготовка
Шестерня
Двостороннє сканування. Призначений для різьбових заготовок. Отримання профілю об'єкта шляхом сканування поверхні Т-подібним стилусом та обчислення 2D геометричних розмірів та допусків на основі профілю.
Особливості
1. Функція двостороннього сканування профілю
Отримання профілю об'єкта шляхом сканування поверхні Т-подібним стилусом та обчислення 2D геометричних розмірів та допусків на основі профілю.
2. Функція сканування різьби
Можливість сканувати звичайні різьбові кільця/заглушки, калібри з конічними різьбовими кільцями/заглушками, гладкі кільця/заглушки, трапецієподібну різьбу, зубчасту різьбу, багатоголові різьбові заготовки, ходові гвинти тощо. Спеціалізоване програмне забезпечення може аналізувати їх повні параметри, такі як внутрішній і зовнішній діаметр, параметри профілю тощо.
| Модель | SJ5780-200 | SJ5780-300 | SJ5780-400 | ||
| Основні характе- ристики |
Діапазон вимірювання | X | 0~235мм | 0~325мм | 0~400мм |
| Z | 0~235мм | 0~325мм | 0~400мм | ||
| Мін. роздільна здатність | 0.001мкм | ||||
| Швидкість сканування | 0.1~2мм/с | ||||
| Вимірювальне навантаження | 10~150мН | ||||
| Максимальний нахил | Підйом 78º, спуск 87º | ||||
| Переміщення столику по осі Y | Діапазон ходу 25 мм, загальна висота 5 мм (моторизований стіл опціонально) | ||||
| Вимірю-вання різьби |
Діапазон вимірювання різьби | Внутрішній: M3~M200; Зовнішній: M3~M200 (визначається додатковими пристосуваннями) | |||
| Точність (макс ø, мін ø, ø кроку) | ≤±(4+L/100)мкм, L - виміряна довжина в мм | ||||
| Точність (крок різьби) | ≤±(1+L/100)мкм, L - виміряна довжина в мм | ||||
| Вимірю-вання контуру |
Діапазон вимірювання діаметра | Внутрішній: ø 3~ ø 200, зовнішній: ø 3~ ø 200 (визначається додатковими пристосуваннями) | |||
| Точність вимірювання діаметра | ≤±(3+L/100)мкм, L - виміряна довжина в мм | ||||
| Точність ступеня профілю | ≤±(2+L/100)мкм, L - виміряна довжина в мм | ||||
| Вимірю-вання шорст- кості (опціо-нально) |
Параметри шорсткості | Rp, Rv, Rz, Rc, Rt, Ra, Rq, Rsk, Rku, RSm, RPc, Rdq, Rdc, Rmr, Rmax, Rpm, tp, Htp, Pc, Rda, Ry, Sm, S, Rpc, RzJ; | |||
| Rk, Rpk, Rvk, Rpkx, Rvkx, Mr1, Mr2, A1, A2, Vo; | |||||
| Pa, Pq, Pt, Pz, Pp, Pv, PSm, Psk, Pku, Pdq, Pdc, Pc, PPc, Pmr, Rad, PzJ, Pmax; | |||||
| Wa, Wq, Wt, Wz, Wp, Wv, WSm, Wsk, Wku, Wdq, Wdc, Wmr, Wpc, Wc; | |||||
| R,AR,W,AW,Rx,Wx,Wte; | |||||
| Діапазон вимірювання Ra | Ra0,012 мкм ~ Ra12,5 мкм | ||||
| Точність | 5% | ||||
| Фільтр | Фільтрація 2RC, фільтрація Гауса та фільтрація нульової фази | ||||
| Довжина вибірки | 0.008, 0.08, 0.25, 0.8, 2.5, 8.0, 25 мм | ||||
| Довжина оцінювання | Автоматичний розрахунок | ||||
| Довжина хвилі зрізу | 0.25, 0.8, 2.5 мм або зріз, визначений користувачем | ||||
| Габаритні розміри (Д*Ш*В) | 1200×500×980мм | 1200×500×1180мм | 1200×500×1180мм | ||
| Вага | 100 кг | 200 кг | 200 кг | ||
