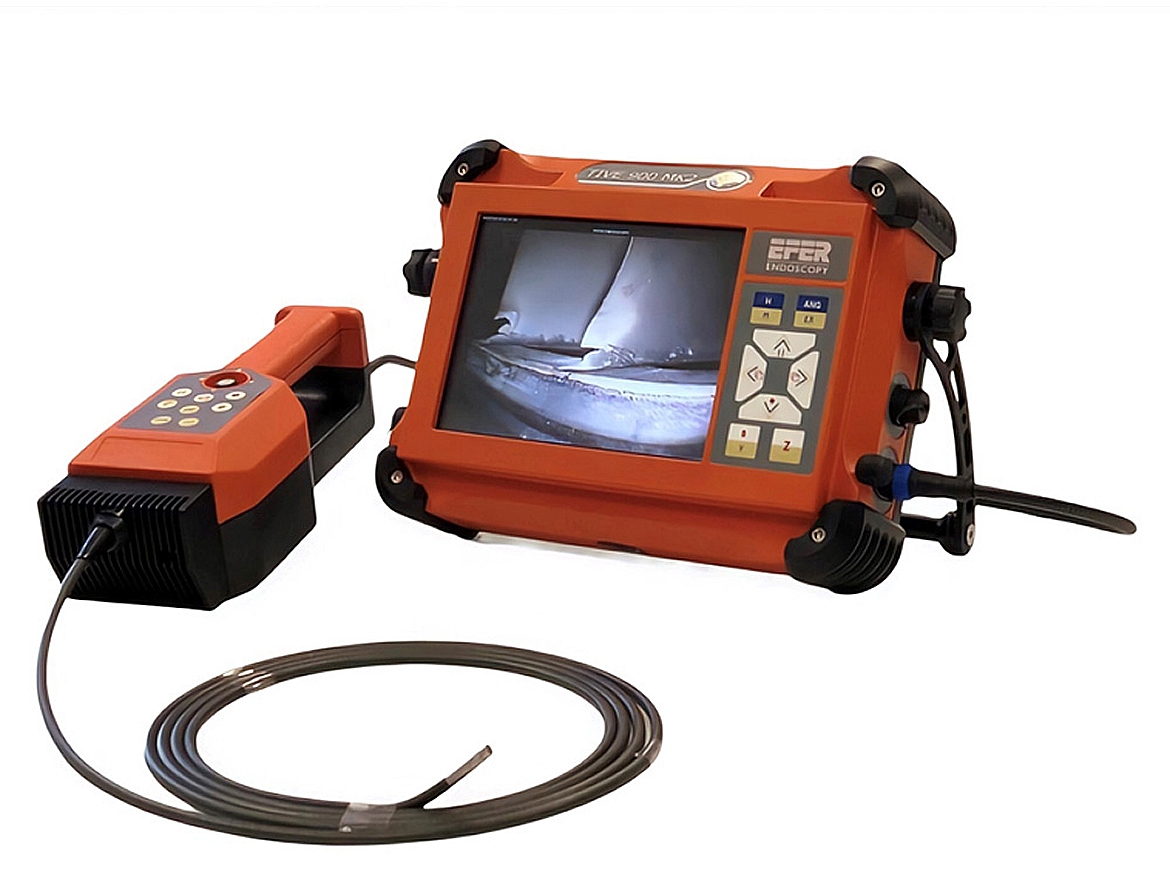

Видеоэндоскоп ARGUS 900

Серия портативных измерительных видеоэндоскопов ARGUS 900 обладает широкой линейкой сменных зондов ARGUS 900, двумя различными базовыми блоками FLASHPACK 900 и TIVE 900

Видеоэндоскоп ARGUS 900 – портативный измерительный видеоэндоскоп со сменными зондами

Сменные зонды ARGUS 900 оснащены интегрированной системой светодиодной подсветки и могут быть укомплектованы широкой линейкой сменных оптических адаптеров, в том числе измерительных, с различными характеристиками направления обзора, глубины резкости и поля обзора.

Функциональные возможности технического видеоэндоскопа:

  • Визуальный контроль труднодоступных объектов
  • Фото и видео регистрация
  • Измерение, сравнение объектов и дефектов
  • Устранение мелких объектов
  • Неразрушающий контроль и другие специальные задачи

Преимущества:

Отличительной особенностью видеоэндоскопа является система дистанционного визуального контроля с измерением геометрических параметров объектов 3DSIZER реализована посредством системы ARGUS 900 и линейки сменных зондов.

  • Зонды диаметром 4.0 мм и длиной до 3 метров;
  • Зонды диаметром 6.0 мм и длиной до 8 метров;
  • Стереоскопические объективы для измерения геометрических параметров дефектов в прямом и боковом направлении обзора;
  • Температурный датчик с сигнализацией перегрева, встроенный в головку зонда;
  • Всесторонняя артикуляция 360° с управлением при помощи джойстика;
  • Кнопки управления основными функциями на блоке зонда, а также управления всеми функциями системы при помощи кнопок на базовом блоке.

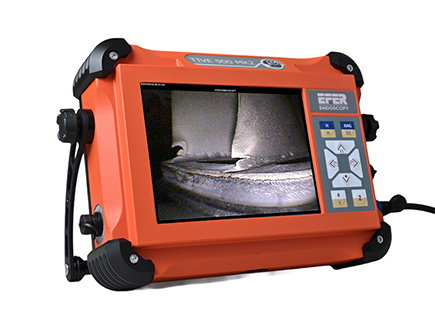

Базовый блок TIVE 900 обладает функционалом измерения геометрических параметров дефектов на базе алгоритма 3DSIZER. Измерительный базовый блок используется в сочетании с линейкой сменных зондов ARGUS 900 и сменными стереоскопическими адаптерами прямого и бокового направления обзора.

Данная система является мощным и современным метрологическим инструментом, реализованным на базе 3D измерений.

С помощью трехмерного стереоизмерения возможно провести различные измерения: длины, глубины, точки-линии, многосегментных длин, периметра и площади.

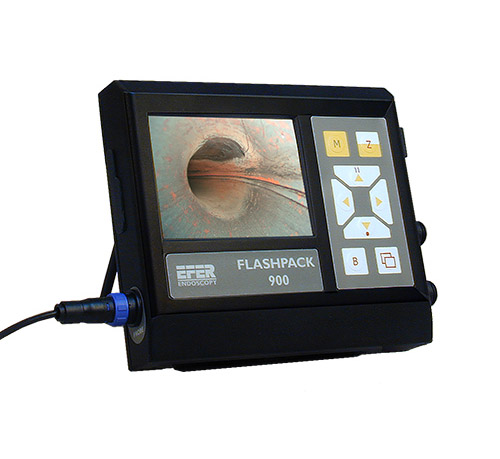

Базовый блок FLASHPACK 900 не обладает функцией измерения. Используется совместно с линейкой сменных зондов ARGUS 900 и сменными оптическими адаптерами.

Сфера применения технического видеоэндоскопа:

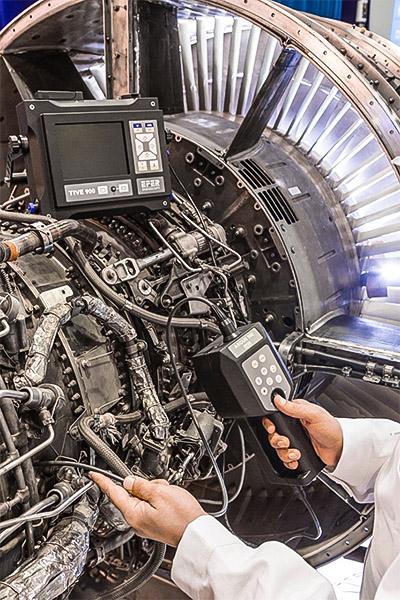

  • Авиационная и космическая промышленность
  • Металлургическая промышленность
  • Машиностроение
  • Трубопроводы, химическая промышленность
  • Газоперекачивающие станции
  • Электронная промышленность и наука
  • Энергетика
  • Транспорт (автомобильный, ЖД, морской)
  • Архитектура и строительство
  • Службы обеспечения безопасности, таможня и много других.

Поддерживаемые зонды:

  • Ø 4.0 мм: 2, 3 м
  • Ø 6.0 мм: 2, 3, 6, 8, 15 м
  • Ø 8.4 мм: 2, 3, 6, 8, 15 м

Тип сенсора:

  • Ø 4.0 мм: 1/10 дюйма цветной SUPER HAD™ CCD
  • Ø 6.0 мм: 1/6 дюйма цветной SUPER HAD™ CCD
  • Ø 8.4 мм: 1/4 дюйма цветной SUPER HAD™ CCD

Характеристики:

  • VGA монитор 6.4” 800 х 600 пиксел;
  • Система 3D измерений 3DSIZER;
  • Автоматическая регулировка яркости изображения;
  • Режим длительной экспозиции для работы в зонах с недостаточной освещенностью;
  • Аудио комментарии посредством гарнитуры (коннекторы типа JACK 3.5 мм);
  • 3x кратное цифровое увеличение изображения;
  • Мультиязычный интерфейс: Французский, Английский, Немецкий, Итальянский, Португальский, Испанский, Польский, Русский (готовится);
  • Формат записи фотоизображения JPEG;
  • Формат записи видеоизображения MPEG4;
  • Поддержка карт памяти SD;
  • Встроенная память 1 Гб;
  • Потоковый видеовыход VGA;
  • Управление устройством при помощи клавиш на базовом блоке;
  • Индикатор заряда устройства;
  • Поддерживаемые типы зондов: ARGUS, EXPLORATOR 900, JUMBO, MUCAM T900;
  • Питание: от сети переменного тока 90-250 В, 50/60 Гц / от встроенного аккумулятора 12 В NiHM 15 А (время автономной работы 3 ч);
  • Температура работы от -20° до +80°C;
  • Габаритные размеры 260 х 235 х 76 мм;
  • Масса 4.3 кг.

Функциональные возможности:

Функции управления:

  • Цифровое увеличение, усиление яркости изображения, фиксация изображения;
  • Запись и просмотр фото и видео изображения;
  • Артикуляция посредством эргономичного джойстика, автоматический возврат дистальной части в исходное положение;
  • Панель управления меню;
  • Уровень заряда батареи.

Функции меню:

  • Стереоскопические измерения 3DSIZER;
  • Сравнительные измерения;
  • Измерения по круговому калибру;
  • Функция сравнения ранее сохраненного изображения с текущим (разделение изображения на экране на две части);
  • Зеркальное отображение;
  • Текстовые комментарии и стрелочные маркеры;
  • Настройки видеопроцессора;
  • Установка даты и времени (временная метка);
  • Выбор языка интерфейса;
  • Форматирование внешнего носителя;
  • Выбор внешней или внутренней памяти;
  • Удаление файлов;
  • Регулировка интенсивности подсветки.

Индикация на мониторе:

  • Дата и время;
  • Текстовые комментарии и стрелочные маркеры;
  • Увеличение, усиление подсветки, заморозка и запись изображения;
  • Галерея изображений/видео в полноэкранном или оконном формате;
  • Превышение допустимого температурного диапазона работы зонда.

Интерфейсы:

  • USB для подключения внешнего носителя памяти;
  • Для подключения аудио гарнитуры;
  • Для подключения пульта дистанционного управления;
  • Для подключения сменного зонда;
  • Для вывода изображения VGA.

Поддерживаемые зонды:

  • Ø 4.0 мм: 2, 3 м
  • Ø 6.0 мм: 2, 3, 6, 8, 15 м
  • Ø 8.4 мм: 2, 3, 6, 8, 15 м

Тип сенсора:

  • Ø 4.0 мм: 1/10 дюйма цветной SUPER HAD™ CCD
  • Ø 6.0 мм: 1/6 дюйма цветной SUPER HAD™ CCD
  • Ø 8.4 мм: 1/4 дюйма цветной SUPER HAD™ CCD

Характеристики:

  • VGA монитор 5” 800 х 600 пиксел;
  • Режим длительной экспозиции для работы в зонах с недостаточной освещенностью;
  • 2x цифровое увеличение изображения;
  • Формат записи фотоизображения JPEG 640х480;
  • Формат записи видеоизображения MPEG4 640х480;
  • Поддержка карт памяти SD;
  • Потоковый видеовыход SVGA;
  • Питание: от сети переменного тока 90-250 В, 50/60 Гц / от встроенного литий-ионного аккумулятора 7.8 Ач (время автономной работы 3 ч);
  • Температура работы от -20° до +80°C;
  • Габаритные размеры 200 х 175 х 65 мм;
  • Масса 1.2 кг;
  • Устойчивость к воде, маслам и агрессивным средам.

Функциональные возможности:

Функции управления:

  • Цифровое увеличение, усиление яркости изображения, фиксация изображения;
  • Запись и просмотр фото и видеоизображения;
  • Артикуляция посредством эргономичного джойстика, автоматический возврат дистальной части в исходное положение;
  • Панель управления меню.

Функции меню:

  • Зеркальное отображение;
  • Текстовые комментарии;
  • Настройки видеопроцессора;
  • Установка даты и времени (временная метка);
  • Настройки баланса белого;
  • Выбор языка интерфейса;
  • Форматирование карты памяти SD;
  • Выбор внешней или внутренней памяти;
  • Удаление файлов;
  • Регулировка интенсивности подсветки.

Индикация на мониторе:

  • Дата и время;
  • Текстовые комментарии;
  • Уровень заряда аккумулятора;
  • Увеличение, усиление подсветки, заморозка и запись изображения;
  • Галерея изображений/видео в полноэкранном или оконном формате;
  • Превышение допустимого температурного диапазона работы зонда.

Интерфейсы:

  • Для питания и заряда устройства;
  • Для карты памяти SD;
  • Для подключения сменного зонда;
  • Для вывода изображения VGA.

Характеристики:

  • Разрешение камеры 470 000 пиксел (290 000 для зондов диаметром 4 мм);
  • Механизм артикуляции зонда: высокоточный посредством сервоприводов, всесторонний на 360° с функцией фиксации выбранного положения, с функцией возврата в исходное положение и двумя скоростными режимами работы;
  • Механизм управления артикуляцией при помощи эргономичного джойстика;
  • Износостойкая вольфрамовая оплетка зонда;
  • Подсветка зонда: по оптоволокну от LED источника;
  • Температурный датчик, встроенный в головку зонда;
  • Рабочая температура зонда: от -25°C до 100°C;
  • Температура хранения: от -25°C до 60°C;
  • Относительная влажность: макс. 95%, без конденсации;
  • Защита от попадания пыли и воды IP58;
  • Регулировка интенсивности подсветки;
  • Встроенная система предупреждения о повышенной температуре зонда;
  • Масса пульта зонда 1.1 кг;
  • Масса пульта с зондом около 1.5 кг.

Функции управления:

  • Цифровое увеличение, усиление яркости изображения, фиксация изображения;
  • Запись и просмотр фото и видеоизображения;
  • Управление артикуляцией эргономичным джойстиком, автоматический возврат дистальной части в исходное положение;
  • Управление меню с помощью джойстика.

Сменные управляемые зонды серии Argus 900 диаметром 4.0 мм:

Диаметр Артикул Рабочая длина Всесторонняя артикуляция
4.0 мм VSD-40-A2-200-ST9 2 м 150°
4.0 мм VSD-40-A2-300-ST9 3 м 150°

Сменные управляемые зонды серии Argus 900 диаметром 6.0 мм:

Диаметр Артикул Рабочая длина Всесторонняя артикуляция
6.0 мм VSD-60-A2-200-ST9 2 м 150°
6.0 мм VSD-60-A2-300-ST9 3 м 150°
6.0 мм VSD-60-A2-200-ST9 6 м 150°
6.0 мм VSD-60-A2-200-ST9 8 м 150°

Сменные управляемые зонды серии Argus 900 диаметром 8.4 мм:

Диаметр Артикул Рабочая длина Всесторонняя артикуляция
8.4 мм VSD-80-A2-200-ST9 2 м 150°
8.4 мм VSD-80-A2-300-ST9 3 м 150°
8.4 мм VSD-80-A2-600-ST9 6 м 150°
8.4 мм VSD-80-A2-800-ST9 8 м 150°

Сменные объективы для зондов серии Argus 900 диаметром 4.0 мм:

Диаметр Артикул Тип Направление обзора Поле обзора Фокусный диапазон Модель
4.0 мм TV40-A80 (1) Стандартный Прямое 80° от 6 до 80 мм AB41
4.0 мм TV40-L80 Стандартный Прямое 80° от 4 до 80 мм LB41
4.0 мм TV40-SA40 Стереоскопический
(измерительный)
Боковое 40° / 40° от 5 до 45 мм SB41
4.0 мм TV40-SL40 Стереоскопический
(измерительный)
Боковое 40° / 40° от 4 до 45 мм SB42

Сменные объективы для зондов серии Argus 900 диаметром 4.0 мм:

Диаметр Артикул Тип Направление обзора Поле обзора Фокусный диапазон Модель
6.0 мм TV60B-A50-Y41 Стандартный Прямое 50° от 100 до ∞ A61
6.0 мм TV60B-A50-V82 Стандартный Прямое 50° от 50 до ∞ A62
6.0 мм TV60B-A50-K164 Стандартный Прямое 50° от 12 до 200 мм A63
6.0 мм TV60B-A80-N82 (2) Стандартный Прямое 80° от 20 до ∞ A64
6.0 мм TV60B-A80-E164 Стандартный Прямое 80° от 3 до 20 мм A65
6.0 мм TV60B-A100-F106 Стандартный Прямое 100° от 5 до 120 мм A66
6.0 мм TV60B-A120-F70 Стандартный Прямое 120° от 4 до 190 мм A67
6.0 мм TV60B-L50-V82 Стандартный Боковое 50° от 45 до ∞ L61
6.0 мм TV60B-L50-K164 Стандартный Боковое 50° от 9 до 200 мм L62
6.0 мм TV60B-L80-D164 Стандартный Боковое 80° от 1 до 20 мм L63
6.0 мм TV60B-L80-N82 Стандартный Боковое 80° от 20 до ∞ L64
6.0 мм TV60B-L100-F106 Стандартный Боковое 100° от 4 до 120 мм L65
6.0 мм TV60B-SA50-F98 Стереоскопический
(измерительный)
Прямое 50° / 50° от 5 до 80 мм S61
6.0 мм TV60B-SL50-F98 Стереоскопический
(измерительный)
Боковое 50° / 50° от 2 до 80 мм S62
6.0 мм TV60B-SA50-N62 Стереоскопический
(измерительный)
Прямое 50° / 50° от 20 до ∞ S63
6.0 мм TV60B-SL50-N62 Стереоскопический
(измерительный)
Боковое 50° / 50° от 20 до ∞ S64

Сменные объективы для зондов серии Argus 900 диаметром 8.4 мм:

Диаметр Артикул Тип Направление обзора Поле обзора Фокусный диапазон Модель
8.4 мм TV80-A20-M54 Стандартный

Прямое

20° от 50 до ∞ A81
8.4 мм TV80-A50-Y61 Стандартный

Прямое

50° от 100 до ∞ A82
8.4 мм TV80-A50-V98 Стандартный

Прямое

50° от 50 до ∞ A83
8.4 мм TV80-A80-P93 (3) Стандартный

Прямое

80° от 25 до ∞ A84
8.4 мм TV80-A120-H66 Стандартный

Прямое

120° от 5 до 200 мм A85
8.4 мм TV80-L50-Y61 Стандартный

Боковое

50° от 100 до ∞ L81
8.4 мм TV80-L80-P93 Стандартный

Боковое

80° от 25 до ∞ L82
8.4 мм TV80-L120-H66 Стандартный

Боковое

120° от 4 до 200 мм L83
8.4 мм TV80-SA50-F123 Стереоскопический
(измерительный)

Прямое

50° / 50° от 5 до 80 мм S81
8.4 мм TV80-SL50-F123 Стереоскопический
(измерительный)

Боковое

50° / 50° от 5 до 80 мм S82

Поверочные блоки серии Argus 900:

Диаметр Артикул
4.0 мм BTS-40
6.0 мм BTS-60
8.4 мм BTS-80
