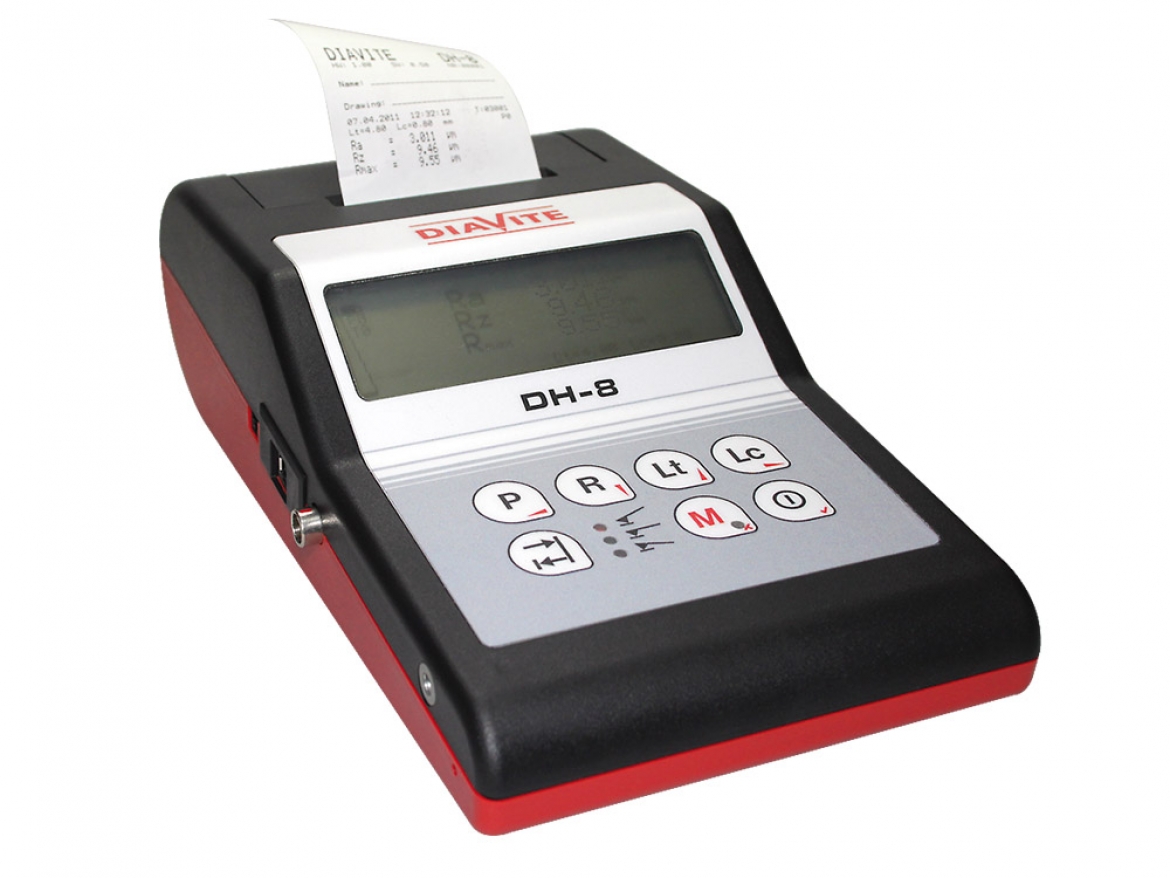

Профилометр Diavite DH-8

Портативный, точный, простой в использовании прибор для измерения шероховатости и контуров поверхности на производственном участке или в лаборатории.

Основные особенности

  • Автоматическая калибровка
  • Память на 50 измерений
  • Свободный выбор отрезка исследования от 0,5 до 15,0 мм
  • Калибровка до 8 датчиков
  • 8 измерительных программ
  • Выбор многих типов трассеров для решения стандартных и индивидуальных задач
  • Индикация допуска для измерений
  • Блокировка клавиш для lt, lc и R для предотвращения ошибочного изменения настроек во время измерения
  • USB-выход для передачи данных (опция: Bluetooth)
  • Выбор версий программного обеспечения DIASOFT (опционально)
  • Многочисленные аксессуары для различных применений, необходимые для работы с трассерами

Опция: измерение контуров, позволит точно измерять контур детали. Для этого требуется специальный измерительный датчик и программное обеспечение.

Базовый комплект поставки:

  • измерительный блок DH-8
  • привод VH или VНF
  • стандартный датчик SH
  • адаптер с соединительным кабелем
  • металлический образец шероховатости Ra=3.00
  • зарядное устройство
  • кабель USB
  • отвертка
  • программное обеспечение Diasoft Basic
  • кейс
  • комплект сопроводительной документации.
  • Диапазон измерения X: от 0,5 до 15,0 мм
  • Диапазон измерения Z: макс. 3 мм
  • Угол сканирования нисходящая / восходящая стороны до 88 °/ 77 °

Опция: оптические измерения широкого диапазона поверхностей: вертикальные ступеньки, высокие неровности и отверстия, хрупкие, мягкие, гибкие, острые, твердые или абразивные поверхности и др.

  • Измерительный датчик: CLA-400
  • Диапазон измерения Z: 400 мкм
  • Рабочее расстояние: 5 мм
  • Повторяемость: 2 нм
  • Вертикальное разрешение: 0,025 нм
  • Размер пятна: 7 мкм
  • Максимальный уклон: ± 30 °

Программное обеспечение DIAVITE включает в себя дополнительные параметры шероховатости и может отобразить, и запоминать профили. Их можно анализировать и сравнивать друг с другом. Это программное обеспечение DIAVITE доступно в 4 различных версиях:

Basic (включена в объем поставки)

Базовые программы с Ra, Rq, Rv, Rp, Rt, Sm, Rsk, Rku, Rz, RTp, RHTp, RDq, RPc, кривая шероховатости - Кривая Эбботта

Standard

Выполняет все функции «Basic», и предназначен для передачи и архивирования результатов измерений в ПК, изображения кривых шероховатости, профилей волнистости и шероховатости на той же кривой, симметрии, сравнения профилей и т.д.

Automotive

То же, что и «Standard», дополнительно: ISO 12085 (CNOMO), ISO 13565, (параметр Rk)

Expert

То же, что и «Automotive», c возможностью выполнять дополнительный анализ рядов профилей и еще много функций для анализа измерений. Наиболее полное предложение для специалиста.

Опции для Standard, Automotive и Expert

  • Модуль расширенного контура
  • Модуль простого контура
  • Модуль статистики
diasoft

Приводы

Приводы для опорных, безопорных и специализированных датчиков.

Привод VH для опорных датчиков

Привод VHF для опорных датчиков

Датчики

Широкий выбор датчиков для объектов различной геометрии.

Стандартный датчик SH



BH

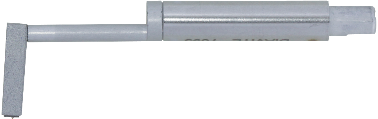

NH

AH



KKH

NH

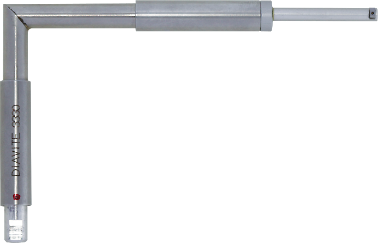

QH

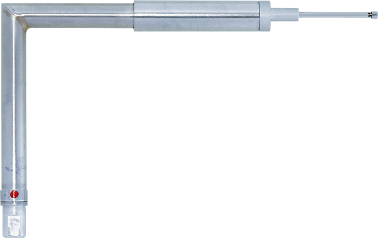

QBH

NH

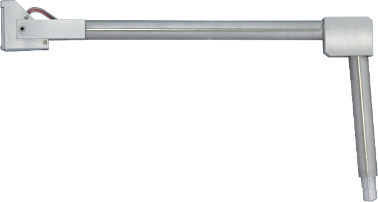

TH

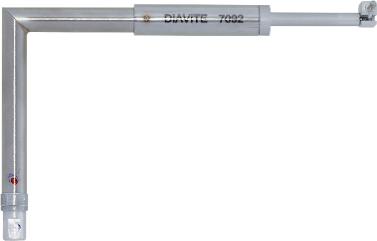

QKKH



BZFH



BZFH-06

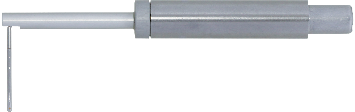

NFH

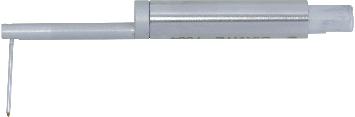

NFH-06

AFH

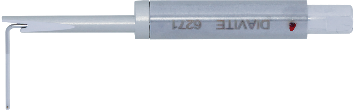

WFH

Вспомогательное оборудование

Широкий выбор аксессуаров – измерительные колонны, платформы, тиски, образцы шероховатости, адаптеры.

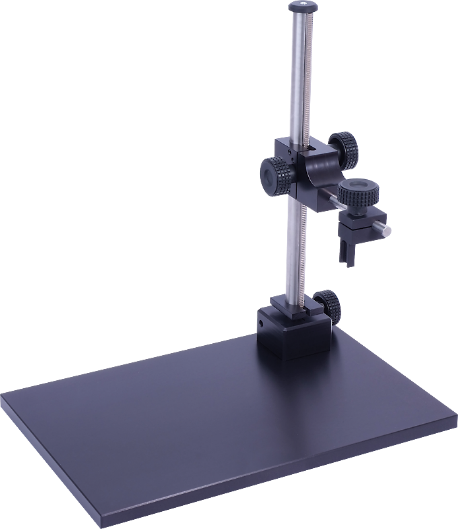

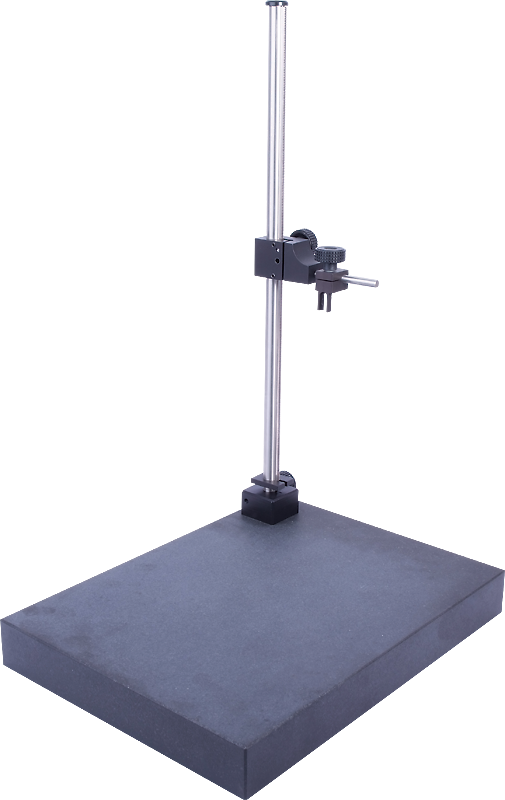

Измерительная платформа с алюминиевой или гранитной опорной плитой и колонной высотой 250 или 500 мм

Измерительные платформы с алюминиевой опорной плитой и колонной высотой 250 мм

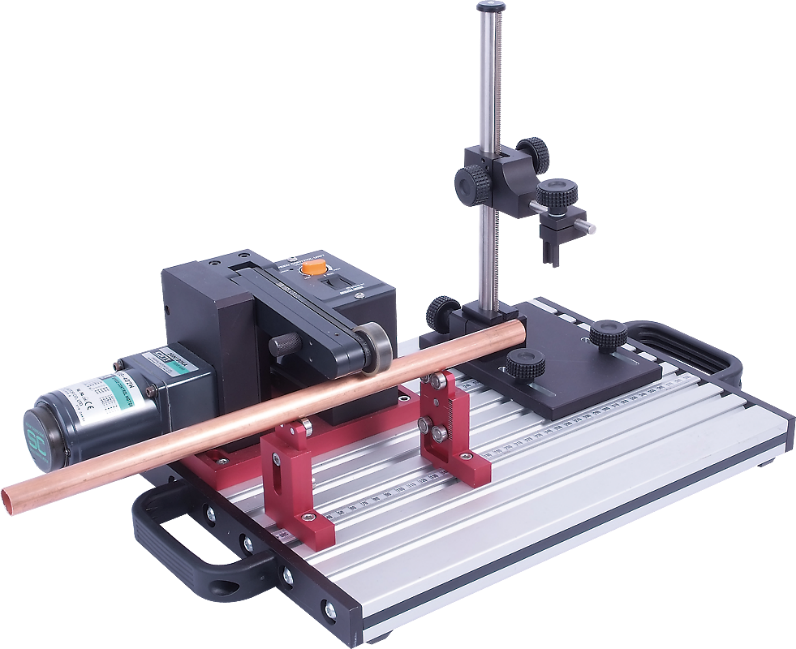

«Tubemaster» для измерения шероховатости на внутренней и внешней окружности труб и цилиндрических деталей

Адаптер для измерений с помощью безопорных датчиков на больших участках

Двухкоординатный стол 70 х 70 мм

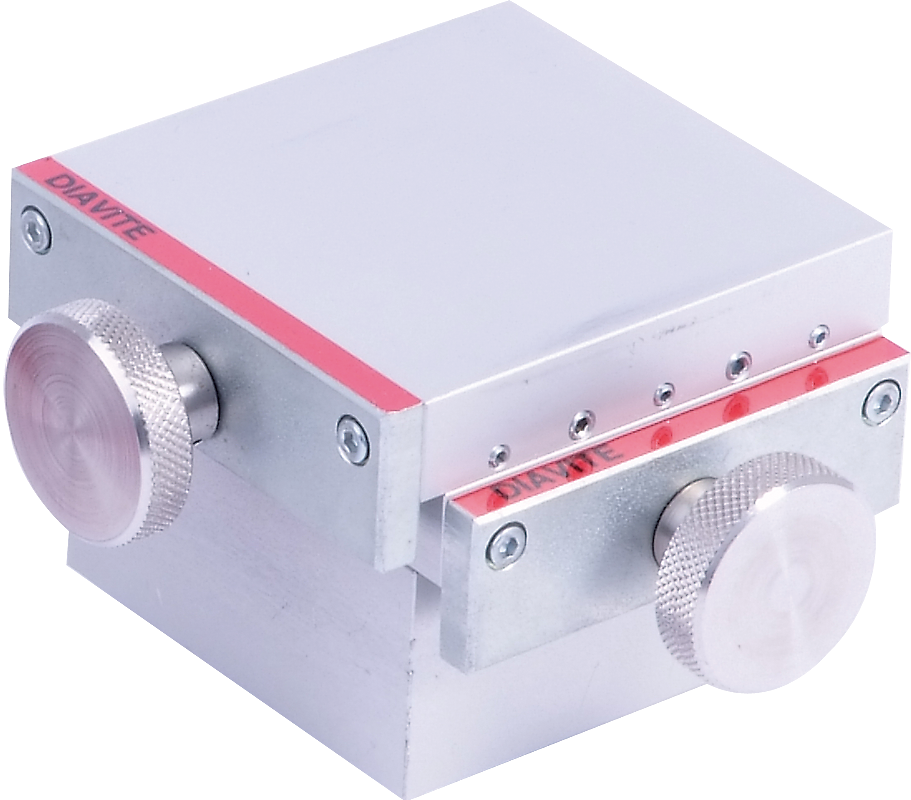

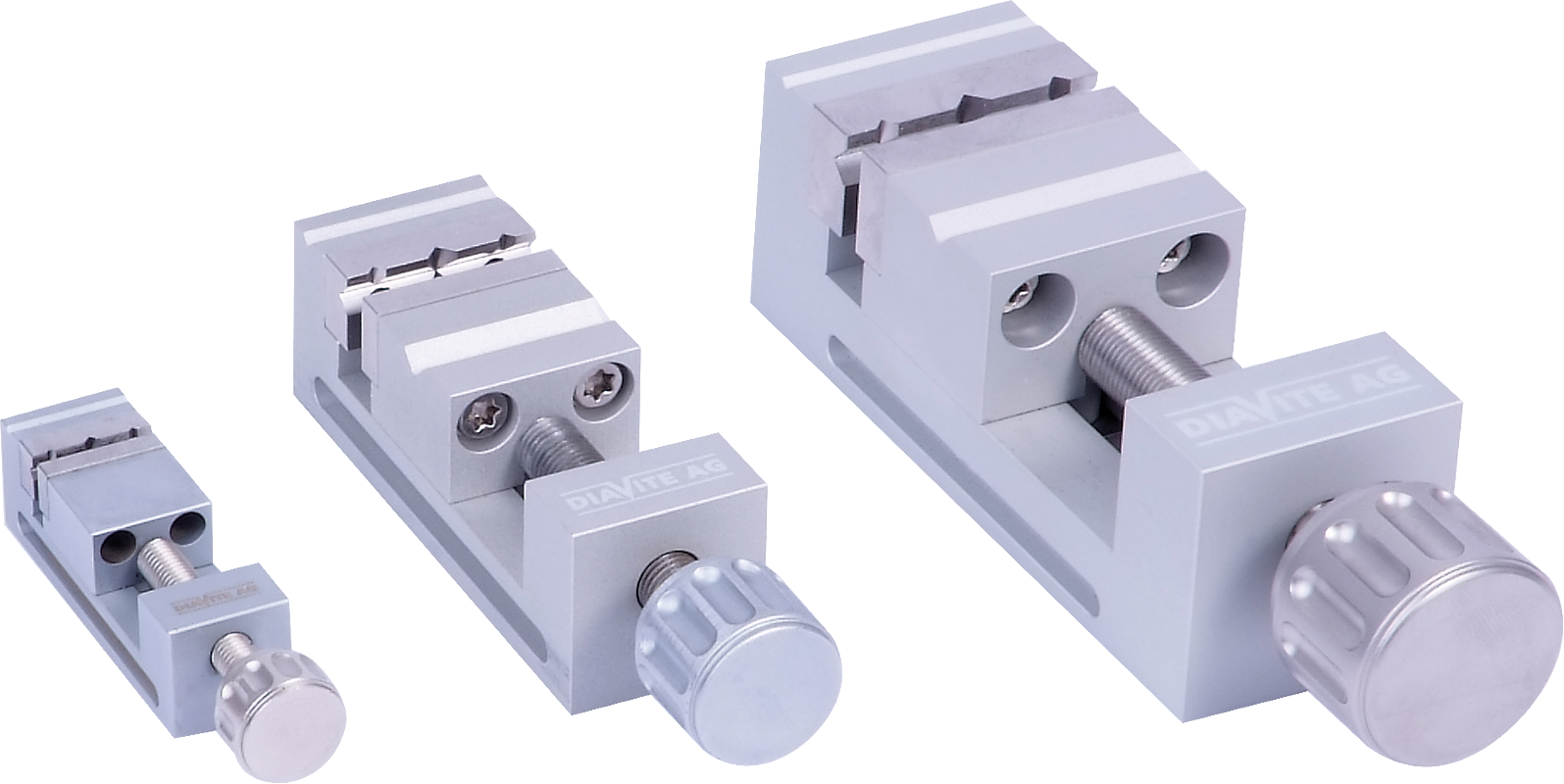

Тиски с шириной губок 15 мм, 25 мм и 35 мм

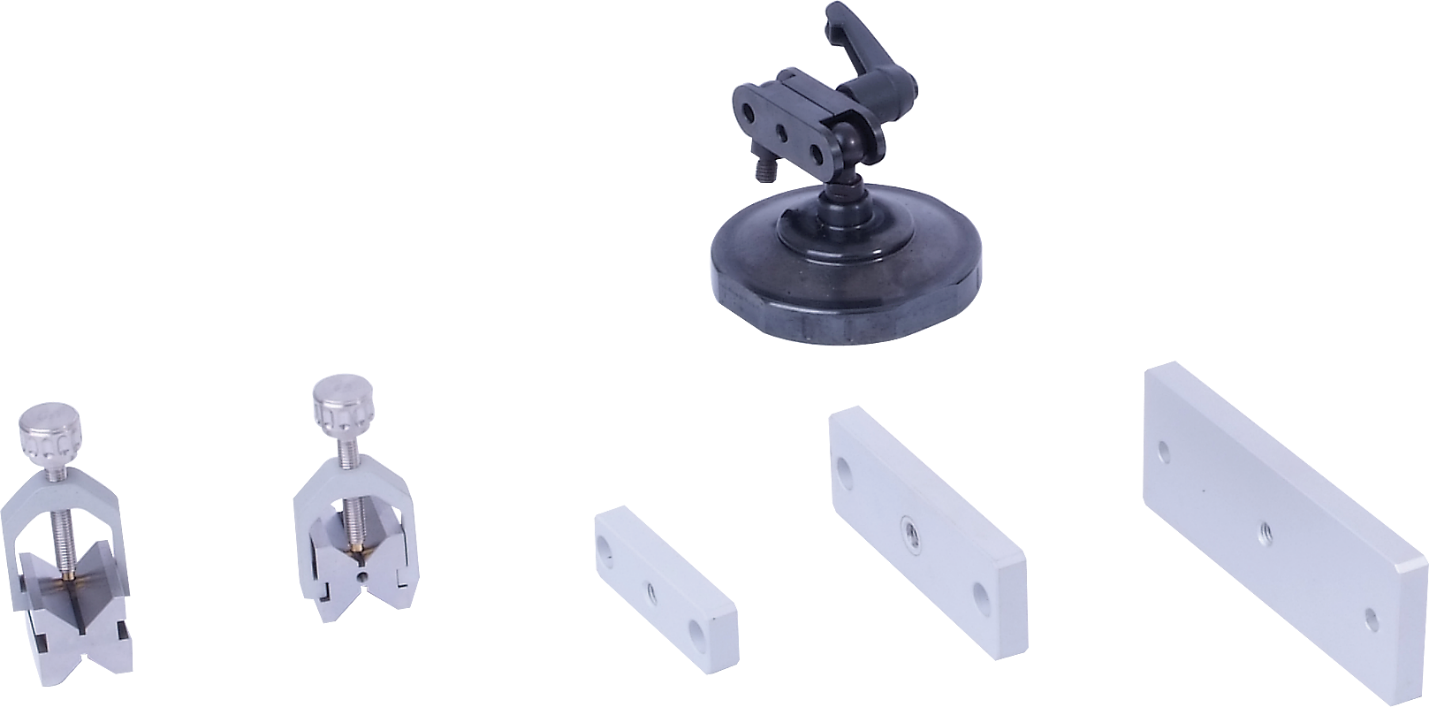

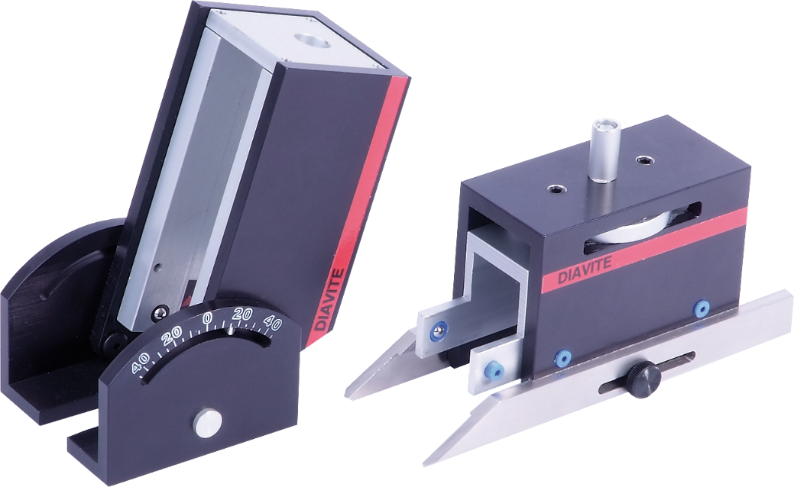

Различные аксессуары для фиксации

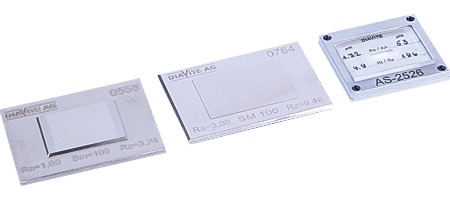

Различные металлические или стеклянные образцы шероховатости

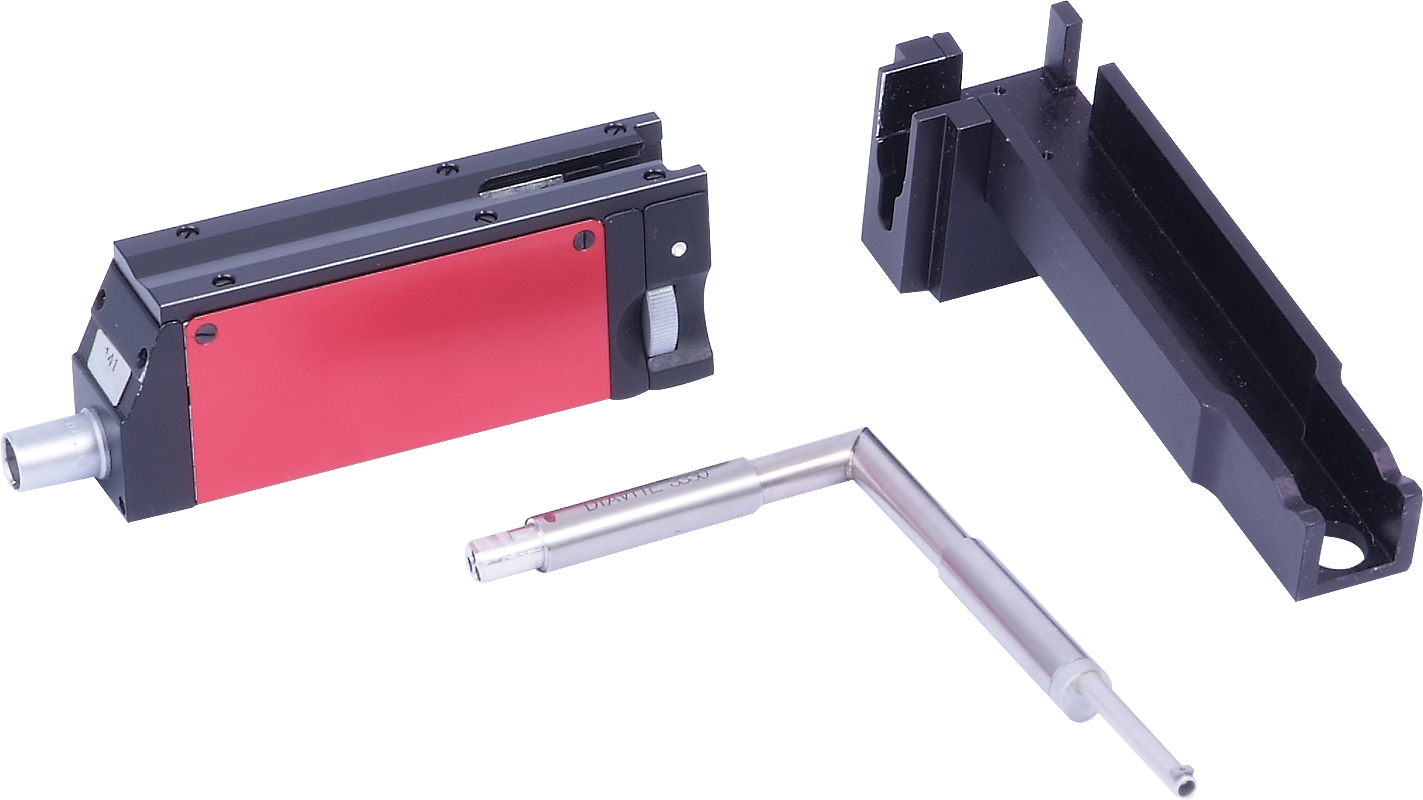

Устройство для ручного измерения коленчатых валов (без датчиков и двигателя)

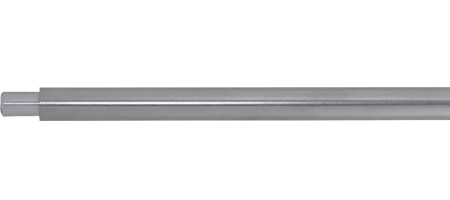

Удлинитель датчиков для работы глубоких отверстий (до 700 мм)
