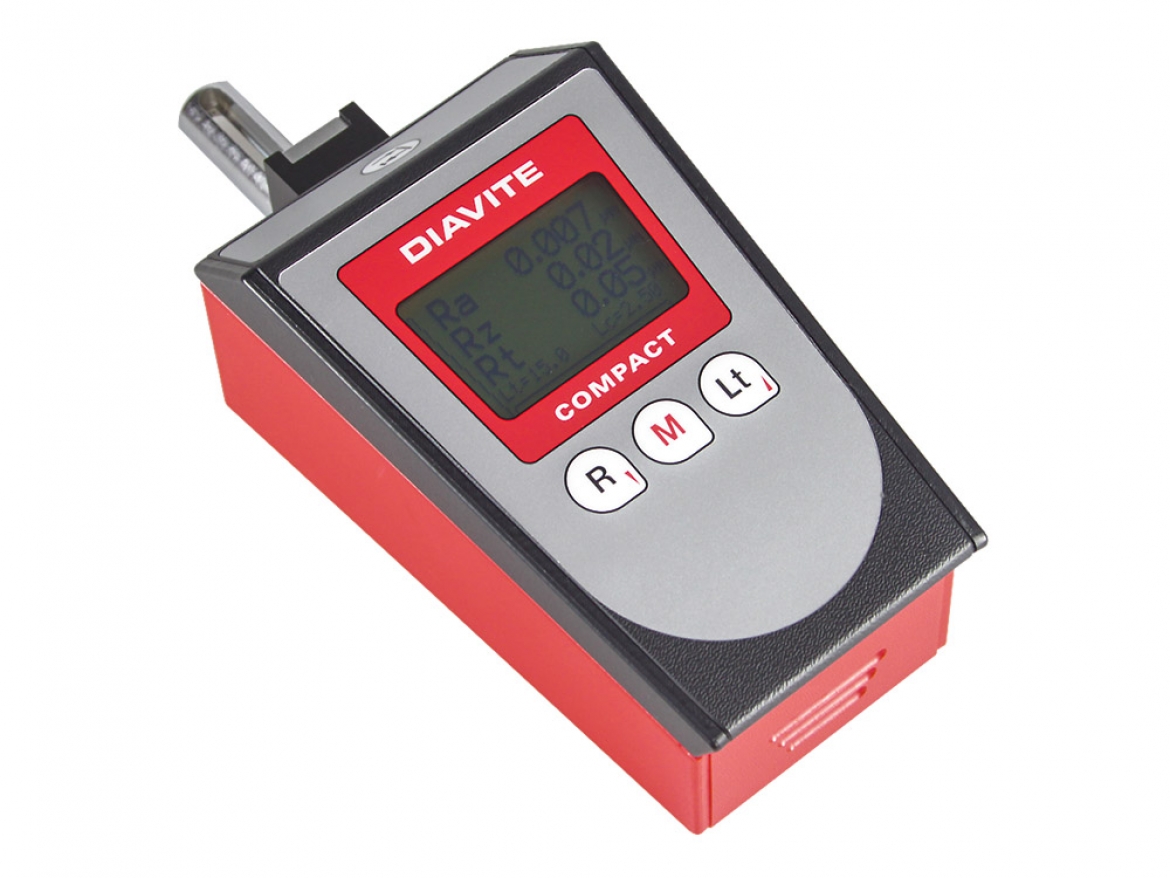

Профилометр Diavite Compact II

Прибор для измерения параметров шероховатости поверхности Diavite Compact II предназначен для бесконтактного и контактного измерения параметров шероховатости, волнистости, микротопографии и поверхностных дефектов плоских и криволинейных поверхностей.

В приборе Diavite Compact II реализованы методы контактного ощупывания измеряемой поверхности с помощью жесткого щупа и преобразования, возникающих при этом механических колебаний щупа в электрические сигналы, обрабатываемые с помощью компьютера с программным обеспечением, а так же бесконтактного оптического сканирования поверхности, с помощью хроматического конфокального оптического датчика.

Прибор состоит из следующих элементов: измерительного первичного преобразователя, блока подачи, вторичного измерительного прибора, принтера и блока питания.

В зависимости от комплектации, прибор позволяет реализовать: контактный и бесконтактный метод измерений.

Для расширения области использования модульная конструкция прибора позволяет подключать к нему различные дополнительные компоненты, дополнительные модули программного обеспечения с различными типами датчиков.

Датчики различаются по методу измерений, геометрическими размерами щупа, материалом изготовления, размером корпуса, положением и формой опоры.

Основные особенности

  • Измерительно-индикаторный блок с графическим дисплеем и четырьмя функциональными клавишами
  • Узел подачи VH (с опорным щупом) или узел подачи VHF (с безопорным щупом)
  • Привод датчика может быть установлен непосредственно в корпус измерительного блока либо подключен при помощи адаптера и кабеля для выполнения измерений на измерительных стендах, на объектах, на которых трудно разместить и позиционировать измерительный блок.

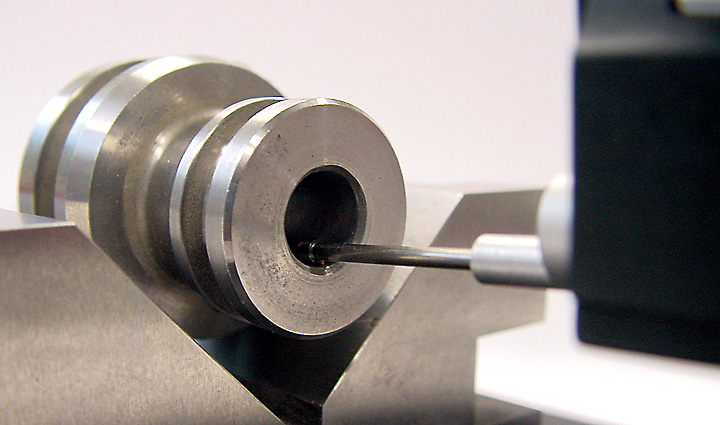

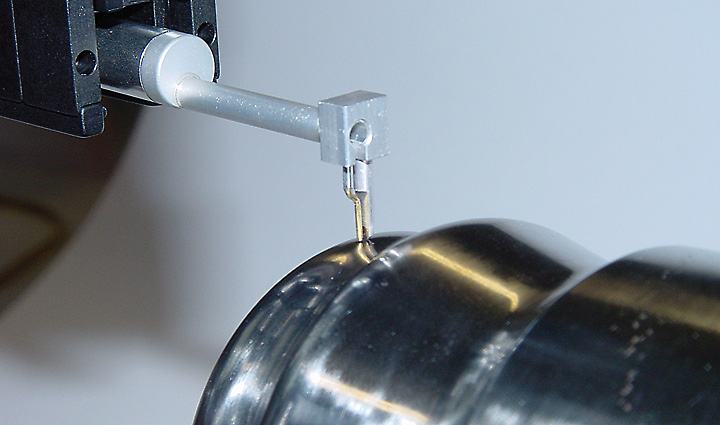

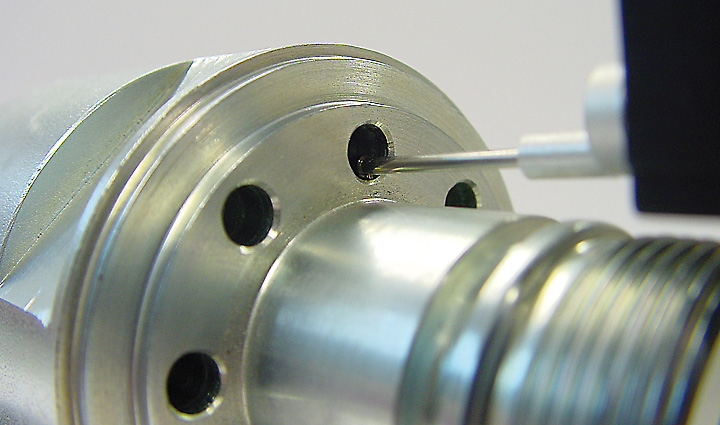

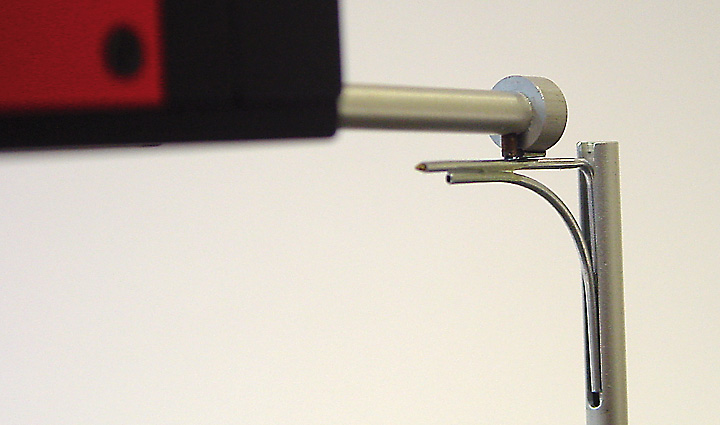

  • Пример применения VH: для измерения шероховатости гладких наружных или внутренних поверхностей (включая конусы) и многое другое.

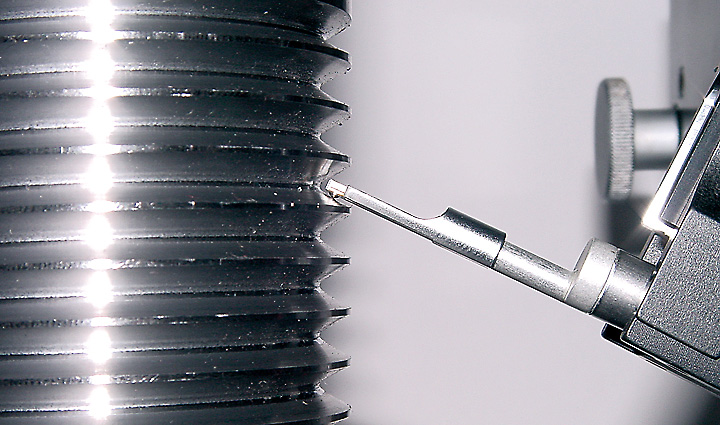

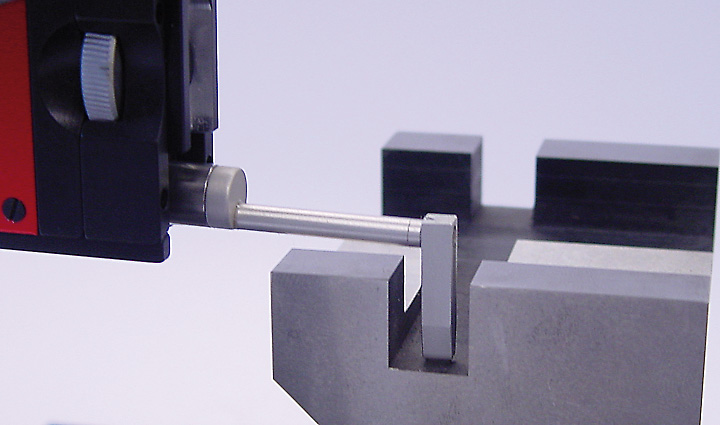

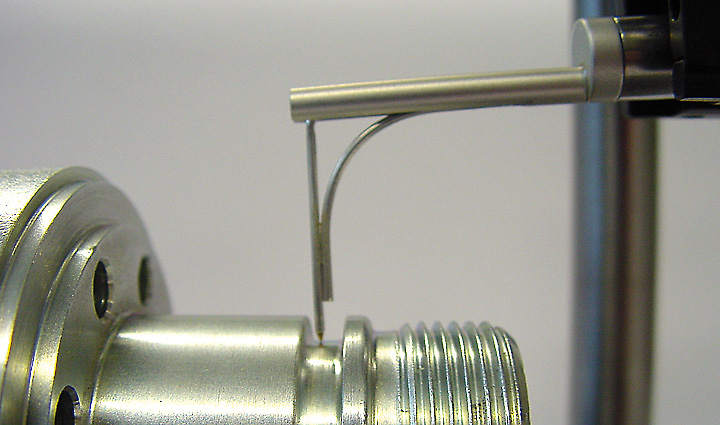

  • Пример применения VHF: для измерения шероховатости в пазах, вырезах, смешенных внутрь поверхностях, на боковых поверхностях резьбы, зубьев и многое другое.
  • Измерение профиля во время измерения
  • 3 измеряемых значения на дисплее, можно свободно конфигурировать (напр. Ra, Rz, Rmax)
  • Свободный выбор отрезка исследования
  • Память на 15 профилей измерения
  • Автоматическая калибровка
  • Соединения: USB – интерфейс
  • Передача данных на ПК для дальнейшей обработки в дополнительном программном обеспечении DIASOF
  • Электропитание: блок питания, набор литиевых аккумуляторов для мобильного применения

Базовый комплект поставки:

  • измерительный блок Compact II
  • привод VH или VF
  • стандартный датчик SH
  • адаптер с соединительным кабелем
  • металлический образец шероховатости Ra=3.00
  • зарядное устройство
  • кабель USB
  • отвертка
  • программное обеспечение Diasoft Basic
  • кейс
  • комплект сопроводительной документации.
Параметр Значение
Стандарты ISO / DIN, JIS, ISO 12085 (CNOMO)
Измеряемые параметры согласно DIN/ISO Ra, Rz (DIN) R3z, Rmакс, Rt, Rq (RMS), Rk, Rpk, Rvk, MR1, MR2, Rpc, доля несущей поверхности Rmr
Измеряемые величины согласно JIS Ra, Rz
Измеряемые параметры согласно ISO 12085 R, Ar, Rx
Профильный фильтр Фильтр Гаусса согласно DIN EN ISO 11562
Участок измерения Lm, мм 1,25 /4/ 12,5
Отрезок исследования щупом Lt выбирается свободно, мм от 0,5 до 15
Длина предельно допустимых частот – Cutoff Lc, мм fix 0,25 / 0,8 / 2,5
Диапазон измерений/Величина шага между цифрами Ra/Rq, µмкм
Другие параметры, µмкм
0-35 / 0,01 (Werte < 0,1 мкм: 0, 001) 0-350 / 0,1
Скорость движения щупа, мм/с 0,5
Единицы измерения мм/дюйм
Алмазная зондирующая головка Радиус 5µм/90º

Программное обеспечение DIAVITE включает в себя дополнительные параметры шероховатости и может отобразить, и запоминать профили. Их можно анализировать и сравнивать друг с другом. Это программное обеспечение DIAVITE доступно в 4 различных версиях:

Basic (включена в объем поставки)

Базовые программы с Ra, Rq, Rv, Rp, Rt, Sm, Rsk, Rku, Rz, RTp, RHTp, RDq, RPc, кривая шероховатости - Кривая Эбботта

Standard

Выполняет все функции «Basic», и предназначен для передачи и архивирования результатов измерений в ПК, изображения кривых шероховатости, профилей волнистости и шероховатости на той же кривой, симметрии, сравнения профилей и т.д.

Automotive

То же, что и «Standard», дополнительно: ISO 12085 (CNOMO), ISO 13565, (параметр Rk)

Expert

То же, что и «Automotive», c возможностью выполнять дополнительный анализ рядов профилей и еще много функций для анализа измерений. Наиболее полное предложение для специалиста.

Опции для Standard, Automotive и Expert

  • Модуль расширенного контура
  • Модуль простого контура
  • Модуль статистики

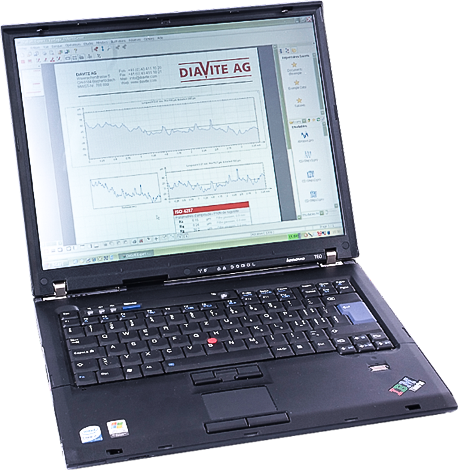

diasoft

Приводы

Приводы для опорных, безопорных и специализированных датчиков.

Привод VH для опорных датчиков

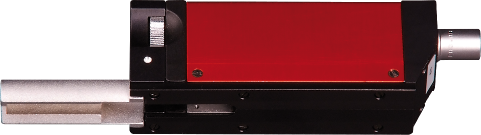

Привод VHF для опорных датчиков

Датчики

Широкий выбор датчиков для объектов различной геометрии.

Стандартный датчик SH



BH

NH

AH



KKH

NH

QH



QBH

NH

TH

QKKH



BZFH



BZFH-06



NFH

NFH-06

AFH



WFH

Вспомогательное оборудование

Широкий выбор аксессуаров – измерительные колонны, платформы, тиски, образцы шероховатости, адаптеры.

Измерительная платформа с алюминиевой или гранитной опорной плитой и колонной высотой 250 или 500 мм

Измерительные платформы с алюминиевой опорной плитой и колонной высотой 250 мм

«Tubemaster» для измерения шероховатости на внутренней и внешней окружности труб и цилиндрических деталей

Адаптер для измерений с помощью безопорных датчиков на больших участках

Двухкоординатный стол 70 х 70 мм

Тиски с шириной губок 15 мм, 25 мм и 35 мм

Различные аксессуары для фиксации

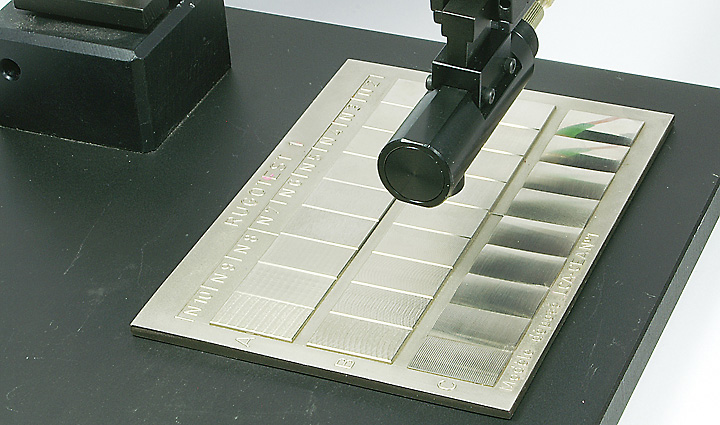

Различные металлические или стеклянные образцы шероховатости

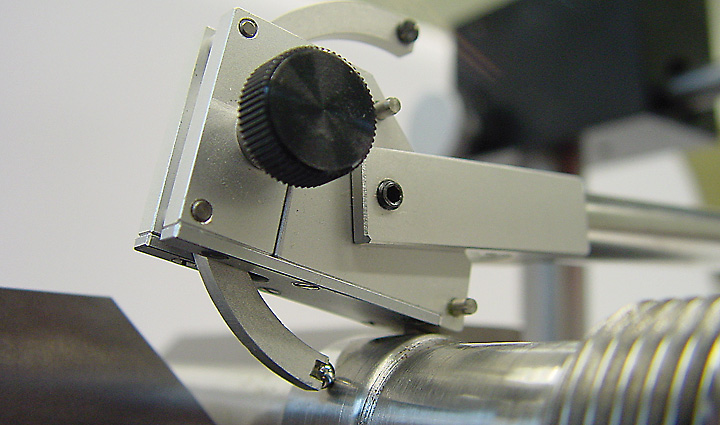

Устройство для ручного измерения коленчатых валов (без датчиков и двигателя)

Удлинитель датчиков для работы глубоких отверстий (до 700 мм)
