производство и поставка оборудования для механических испытаний, неразрушающего контроля, химического анализа и визуального контроля, диагностического оборудования, приборов визуального контроля, систем контроля доступа персонала, элементов систем умного производства. Испытательная лаборатория. Сервисный центр

Глава 4.2. Структура сплавов системы железо — цементит

По структурному признаку сплавы делятся следующим образом.

Технически чистое железо. Это сплавы, содержащие менее 0,02% С, в их структуре отсутствует перлит. При этом сплавы, содержащие менее 0,006 % углерода (точка Q), являются однофазными и имеют структуру чистого феррита (см. рис. 4.2). Однако металл такой чистоты получить весьма сложно. В практике используют сплавы с содержанием углерода от 0,01 ...0,02 %, структура которых состоит из феррита и третичного цементита — это технически чистое железо (рис. 4.3).

Стили. Это сплавы, содержащие 0,02...2,14% С. В их структуре имеется перлит, но отсутствует ледебурит. Стали с содержанием углерода менее 0,8 % называются доэвтектоидными, 0,8 % — эвтектоидной, более 0,8 % — заэвтектоидными. Их структура соответственно феррит + перлит, перлит, перлит + цементит вторичный (рис. 4.4).

Чугуны. Эти сплавы содержат более 2,14% С. Они структурно отличаются от сталей наличием эвтектики — ледебурита. Чугуны, которые содержат менее 4,3 % С, являются доэвтектически-ми; 4,3 % С — эвтектическими, свыше 4,3 % С — заэвтектическими. Структура чугунов в интервале температур 727... 1 147 °С:

  • доэвтектические — аустенит + ледебурит + вторичный цементит. Последний выделяется вследствие уменьшения растворимости углерода в аустените, что соответствует линии ES диаграммы (см. рис. 4.2);
  • эвтектические — ледебурит;
  • заэвтектические — цементит (первичный) + ледебурит.

Рис. 4.3. Микроструктура технически чистого железа

При температуре 727 °С (линия PSK) аустенит, обедненный углеродом до 0,8 % (точка S), превращается в перлит. Это превращение претерпевает аустенит как структурно свободный (присутствующий в доэвтектических чугунах), так и входящий в состав ледебурита. Поэтому ледебурит при температуре выше 727 °С, состоящий из смеси аустенита и цементита, называется аустенитовым (ЛА), ниже этой температуры он состоит из перлита и цементита и называется перлитовым (ЛП). Структура чугунов приведена на рис. 4.5.

Углерод в чугунах может находиться не только в связанном виде — в цементите, но и в свободном состоянии в виде графита (см. гл. 7).

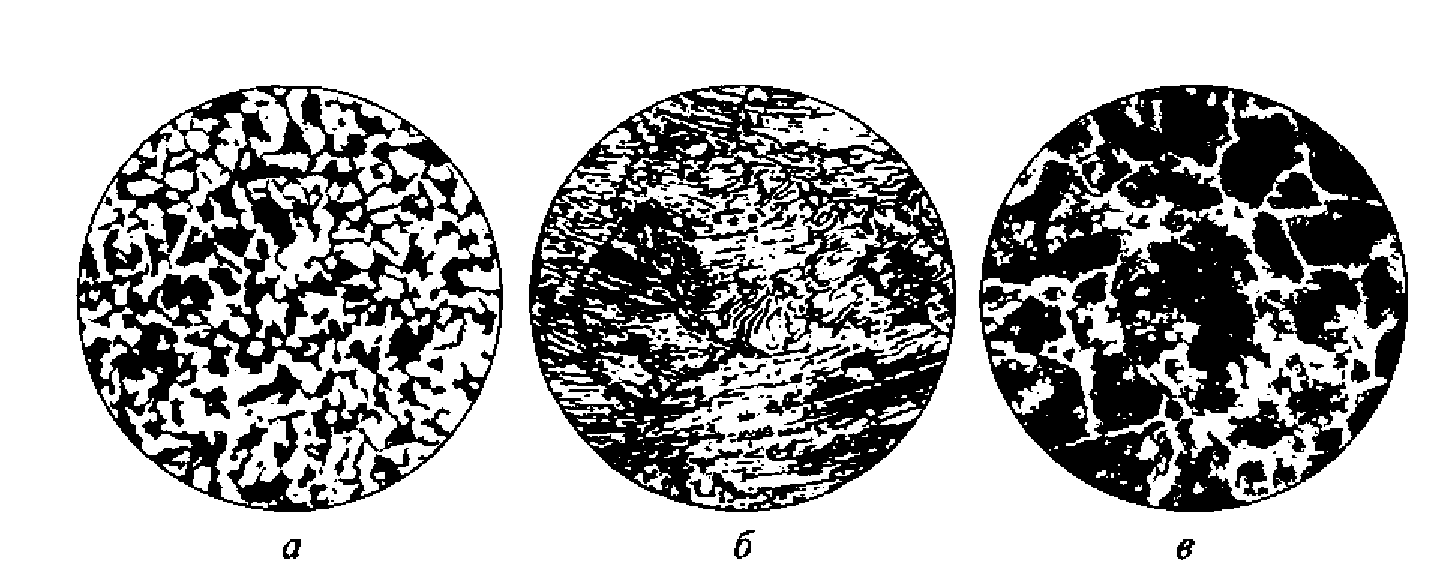

Рис. 4.4. Микроструктура сталей:

а — доэвтектоидная сталь (феррит + перлит); б — эвтектоидная сталь (перлит); в — заэвтектоидная сталь (перлит + вторичный цементит); светлая составляющая — феррит; темная составляющая — перлит

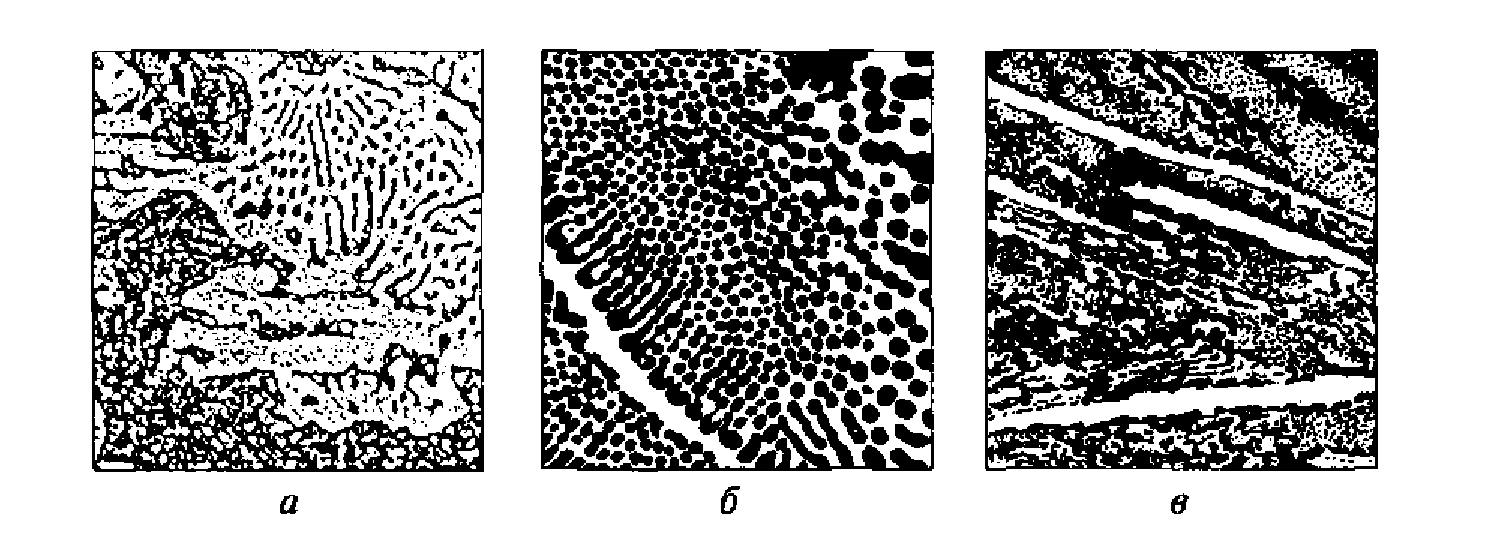

Рис. 4.5. Микроструктура белых чугунов: а — доэвтектический чугун (перлит + ледебурит + вторичный цементит); б — эвтектический чугун (ледебурит); в — эаэвтектический чугун (ледебурит + первичный цементит)

З 2011 року «УКРІНТЕХ» успішно працює і розвивається в області контролю якості матеріалів та промислових виробів.

Контакти

ТОВ «ТД «УКРІНТЕХ»:
61036, м.Харків, вул.Ковтуна,
буд.50, корпус літ "А-5"

Електронна пошта:
Ця електронна адреса захищена від спам-ботів. Вам потрібно увімкнути JavaScript, щоб побачити її.

Телефон:
+38 (050) 499-09-89; 38 (067) 346-65-76
+38 (067) 560-89-39

Випробувальна лабораторія:
+38 (050) 499-09-04
Ця електронна адреса захищена від спам-ботів. Вам потрібно увімкнути JavaScript, щоб побачити її.

Компанія

Постачання
випробувального обладнання, устаткування для металографії, приладів НК та ін.

Сервісний центр
Ремонт, сервісне обслуговування і модернізація обладнання.

Випробувальна лабораторія

Свідоцтво про уповноваження №05757883-0052, чинне
до 08.12.2025р.
